SOBRETENSIONES ELECTRICAS Y SUS CONSECUENCIAS EN TRANSFORMADORES ELECTRICOS DE POTENCIA
Decidí hacer mi primer articulo en el blog de nuestra página web, motivado por la importancia de recomendar en base a una experiencia reciente sobre la importancia de proteger contra las sobretensiones producidas por las descargas atmosféricas (casi impredecibles) y las muy comunes en Venezuela debidas a maniobras y/o fallas en la red de servicio eléctrico.
Es el caso, que en el Hospital Cardiológico Infantil ubicado en Montalban-Caracas ocurrió una sobretensión no se sabe a ciencia cierta si de origen atmosférico o de maniobra y/o falla en la red, que tuvo consecuencias graves. Lamentablemente en el hospital no existen descargadores de sobretensión en el lado de media tensión (12,47KV) y por lo tanto los transformadores instalados en dicho hospital están totalmente expuestos al daño que pueda ocasionarles este tipo de fallas. Y así ocurrió, dañando permanentemente un transformador de 1.000KVA encapsulado en resina epóxica que alimenta una sección muy importante del hospital.

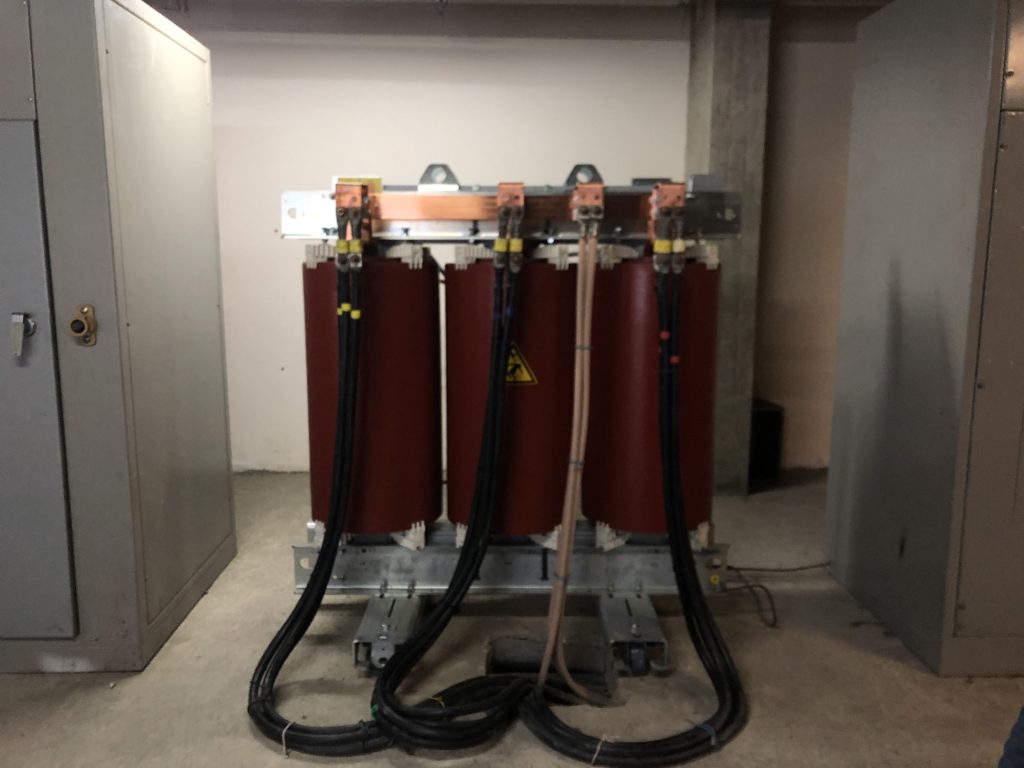

Fotografía #1: Transformador dañado observese la mancha negra en donde ocurrio la falla.

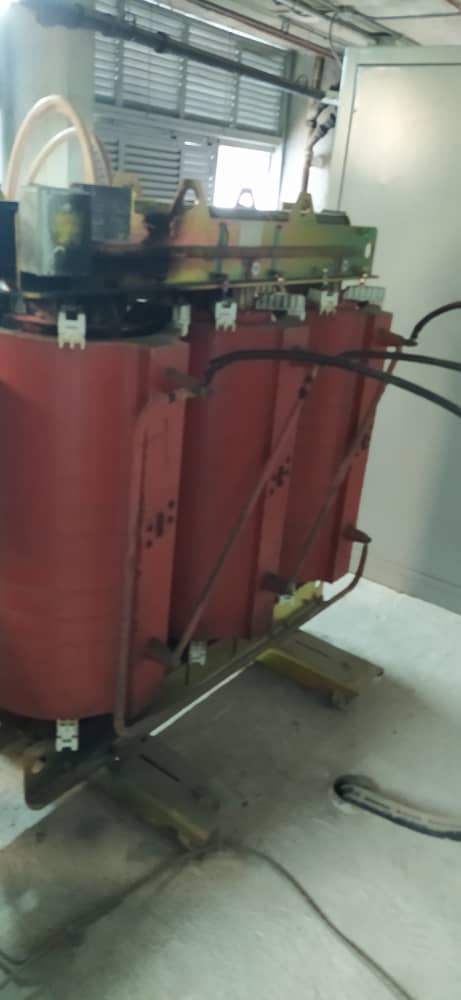

Fotografía #2: Transformador dañado observese la mancha negra en donde ocurrio la falla.

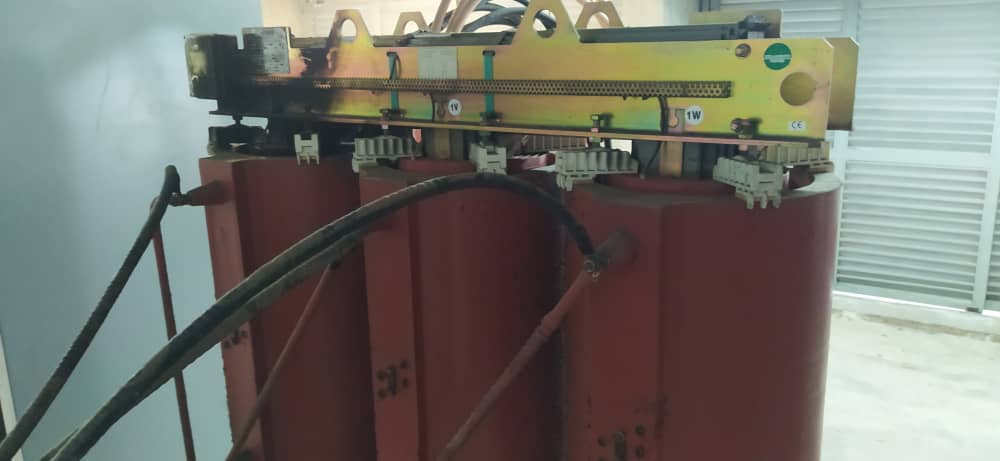

Fotografía #3: Transformador dañado observese la mancha negra en donde ocurrio la falla.
Una de las bobinas de baja tensión diseñada para un BIL de 30KV no resistió el nivel de sobretensión ocasionándole una falla de aislamiento que cortocircuito dicha bobina. Produciendo el accionamiento del percutor del fusible de protección de la fase afectada y por ende el disparo trifásico del seccionador de protección del transformador dejando sin servicio una gran parte del hospital.
Lamentablemente el equipo no lo podían reparar y tuvieron que comprar uno nuevo, es apartir de ahí que nuestra empresa fue solicitada para el suministro e instalación de un nuevo transformador. Quiero hacer notar y aquí la importancia de este articulo que un descargador de sobretensión instalado está en el orden de los 280$ cada uno y que para proteger las tres fases estaríamos hablando de una inversión de 840$. Comparando esto, con el precio de un transformador de 1.000KVA encapsulado en resina epóxica de 12,47KV/208-120V (aproximadamente 23.000$) sin incluir la mano de obra por retirar el equipo dañado más la instalación del nuevo y todos los inconvenientes de la interrupción del servicio, pues no tiene ningún tipo de justificación no instalar estas protecciones y es este el mensaje que deseo resaltar en este artículo.

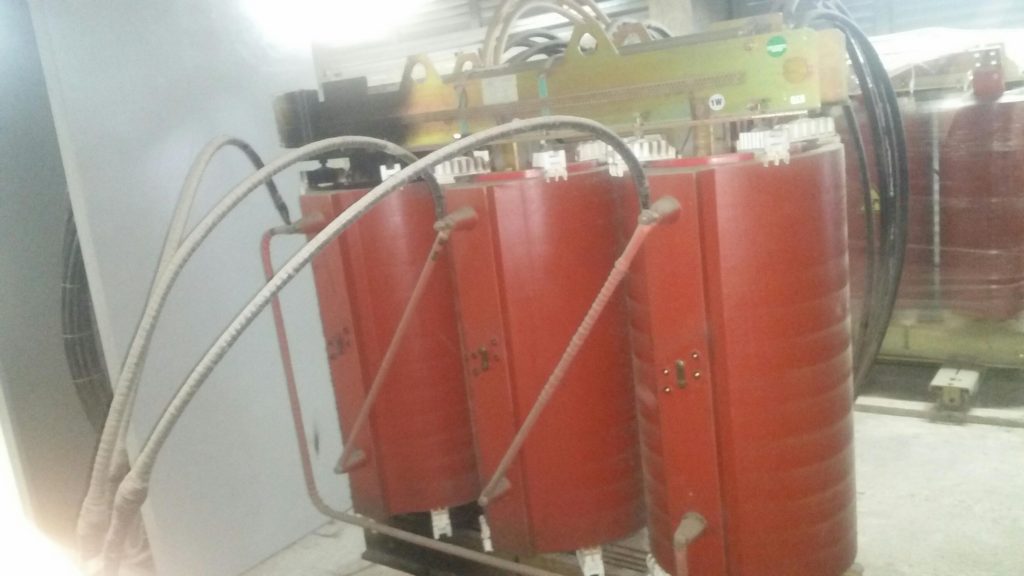

Fotografía #4: Transformador nuevo. Encapsulado en resina epóxica de 1.000KVA, 12,47KV/208-120V instalado por nuestra empresa
GENERADORES DE ESTADO SOLIDO PARA PROTECCION DE LA CARGA Y ALMACENAMIENTO DE ENERGIA
DESCRIPCION DE LA PROPUESTA
Esta propuesta es una solución fiable, continua, estable y a la larga representa una gran economía que proporciona un servicio eléctrico sin ningún tipo de perturbaciones que afecten a la carga conectada y que ocurren en la red de servicio eléctrico, tales como: ausencia de servicio eléctrico, ausencia de fase, aumentos y caídas de voltaje permanentes, contenidos de armónicos, inversión de fases, sobretensiones transitorias por descargas atmosféricas o de maniobra en la red, variaciones de frecuencia etc, durante las 24 horas del día. Todo esto se obtiene mediante la generación eléctrica de estado sólido (SSEP) y banco de almacenamiento de energía en módulos de Litio con gran capacidad de potencia de descarga.
VENTAJAS
Elimina completamente la procura y almacenamiento de diesel lo cual en la realidad que vive Venezuela, respecto al diesel, resulta una ventaja significativa.
Totalmente libre de emisiones y humo esto es una gran ventaja porque no hay que preocuparse ni por las emisiones de CO2 ni por el humo tóxico, que tanto perjudica a usuarios y vecinos.
Totalmente libre de mantenimiento, esto es una gran ventaja a considerar porque la solución con planta eléctrica conlleva altos costos y tiempo de mantenimiento asi como personal especializado.
Posibilidad de aumentar, en todo momento, el tiempo de resapaldo en caso de ser necesario respecto a la propuesta inicial.
AHORROS
Ahorro en litros de diesel durante la vida útil de los bancos de baterías de litio (aproximadamente quince años), lo cual significa un ahorro muy importante en dolares durante su vida util. (tomando como referencia de precio del diesel0,5$/litro).
